相貫線切割方案

150mm相貫線切割機方案

數控相貫線

管子切割機

  技

  術

  方

  案

  供貨方:長沙聚才機電設備有限公司

  公 司 簡 介

  長沙聚才機電設備有限公司成立于2012年12月18日,坐落于長沙市高新開發區麓谷企業廣場。是一家專門從事數控等離子、激光切割和機器人切割&焊接成套設備以及CNC機床的銷售與技術服務提供商。公司擁有二十多名經驗豐富的銷售與技術工程師,均是在東南沿海地區(深圳和上海)從業多年的優秀人員,他們對激光、等離子、機器人切割&焊接系統和CNC系統以及弧壓、電容調高控制等輔助設備的維修技術均相當專業,可謂是實力雄厚。

公司秉承“信念支撐生命,奉獻贏來贊譽,服務取得市場,堅持成就事業的理念,致力于將國內外先進的數控切割、切削&焊接設備和加工工藝介紹給用戶,為內地相關產業的轉型升級貢獻我們的微薄之力。我們的優勢:因?yàn)楣ぷ麝P(guān)系,我們的技術人員曾與國內外眾多數控等離子、激光切割機、機器人切割&焊接設備和CNC機床及配套設備廠商有過長期且深入的交往,深刻了解他們的研發實力、產品優缺點、銷售業績與售后服務的好壞。我們能夠博采眾長,故因此而擅長根據用戶實際需要度身打造出最具性價比的成套數控切削、切割&焊接設備,并且能提供各種升級改造和大修服務,包括內部核心部件的芯片級維修。

目前,公司已取得上海滬工Hugong(數控等離子、激光和機器人產品)、寧波金鳳Jinfeng(門式焊機、型鋼生產線)、浙江駿屹Junyi(激光切割機)和飛馬特焊機Thermadyne(雙肪沖焊機、等離子焊機)在湖南地區的總代理權。并已于開業初期即先后成為德國凱爾貝Kjellberg等離子、瑞典伊薩ESAB等離子、美國飛馬特THERMADYNE等離子、美國海寶hypertherm等離子在湖南地區的經銷商。另外公司還攜手山東中邁Zhongmai、成都華遠Huayuan、山東奧太Aotai日本OTC等眾多國內外知名的等離子切割和焊接設備廠家,并也已成為他們?cè)诤系貐^(qū)的特約經銷商。

公司自成立以來,堅持“誠信鑄就品質”的原則,以“專業的人才,專家式服務,專注于客戶”為宗旨,不斷完善自身管理機制,強調以客戶與市場為導向,拓寬服務范圍,提高服務深度,追求與客戶長遠、穩定、雙贏的合作關系,獲得各界客戶的廣泛贊許、信賴與支持。另外,為了更好地服務于全國各地的用戶,我們?cè)谏虾?、北京、天津、昆山、嘉興、寧波、徐州、杭州、濟寧、臨沂、大連、成都、重慶、鄭州、石家莊、深圳和佛山等客戶較集中的城市均設立了維修服務辦事處。

我們不僅僅提供產品,更重要的是能夠提供高效、優質的服務!?。?/span>

公司主營業務

1、 數控火焰、等離子、激光和機器人切割&焊接成套設備、配件和易損件的銷售與技術服務;

2、 氣保焊、埋弧焊、氬弧焊、專機和機器人焊接工作站與各類通用焊接設備的銷售與售后服務;

3、 數控火焰等離子、激光、機器人切割&焊接周邊輔助設備的銷售與服務;

4、 金鳳H型鋼切割、焊接生產線、整平機、組立機等鋼結構生產設備的銷售與服務;

5、 數控火焰、等離子、激光和機器人切割&焊接設備的大修、改造、升級、搬遷、技術支持和服務外包等。

6、 擅長維修數控切削、切割&焊接設備行業內的各種進口的數控、工控系統,伺服、變頻驅動器,等離子、激光和機器人切割、焊接設備及輔助設備的內部核心部件(電路板)的芯片級維修等。


  昆山華恒焊接股份有限公司

  是長沙聚才機電設備有限公司的優選OEM合作伙伴之一

  一、公司介紹

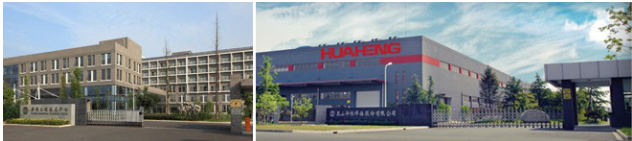

  昆山華恒焊接股份有限公司,創建于 1995 年,是中國最早從事焊接自動化裝備開發、制造的高級高新技術企業,是一個在弧焊工藝技術、工業機器人、自動化、數控切割、智能化裝備領域提供一體化解決方案的中國領先者。

  企業在昆山建有 16000 ㎡的研發基地,擁有江蘇省焊接自動化裝備高技術研究重點實驗室、江蘇省機器人自動化裝備工程實驗室,企業博士后科研工作站,現有專職研發人員 110 人,具有國際先進水平的實驗、儀器設備 200 多臺套。先后承擔并完成國家 863 計劃、國家重大科技專項、國家火炬計劃、國家重點新產品計劃等一批高級的研發項目,擁有 119 項授權專利(其中發明專利 33 項)和 65 項軟件著作權,成為中國工業機器人、焊接、切割自動化領域研發的主力軍。

  企業在昆山、徐州、長沙建有 60000 ㎡的生產基地,現有員工 800 多人,先進、齊全的生產 設備、檢測儀器 300 多臺套,企業通過中國強制性產品(CCC)認證、質量管理體系(DIN ISO9001) 認證、軟件成熟度(CMMI-3)認證。企業主導產品-“全位置管焊設備”、“PTM  焊接自動化專 用設備”、“中厚板鋼結構件焊接機器人成套裝備”的產銷量均居國內之首。先后獲得國際發明博 覽會金獎、江蘇省科技進步獎、江蘇省優選新產品金獎、江蘇省軟件產品金慧獎和江蘇省專業品牌產 品等榮譽。

  企業在上海設有國際銷售中心,在全國各地設有 88 家銷售、代理和服務網點,為用戶就地 提供高效、快捷的服務。企業產品已廣泛應用于工程機械、航空航天、船舶、海洋工程、軌道交 通、能源、化工、核電、軍工、醫藥、輕工、礦山機械等各個領域,并出口美國、歐洲、印度、 巴西和東南亞等國家。

  昆山華恒切割系統有限公司為昆山華恒焊接股份有限公司的全資子公司,為客戶提供切割產品的一體化解決方案而成立的專業自動化切割公司,其依靠股份公司的技術研發力量及切割行業內精英團隊,為客戶提供平面數控等離子火焰切割機、3D坡口等離子切割機、3D等離子切割機器人系統等,切割的產品涵蓋平面板材、型材、工字鋼、角鋼、槽鋼、壓力容器等封頭、方管、圓管、橢圓管等。專業化的產品,專業化的服務,為您創造價值,是我們的價值。長沙數控化等離子設備,長沙激光切割設備,長沙焊接成套設備,長沙聚才機電設備有限公司

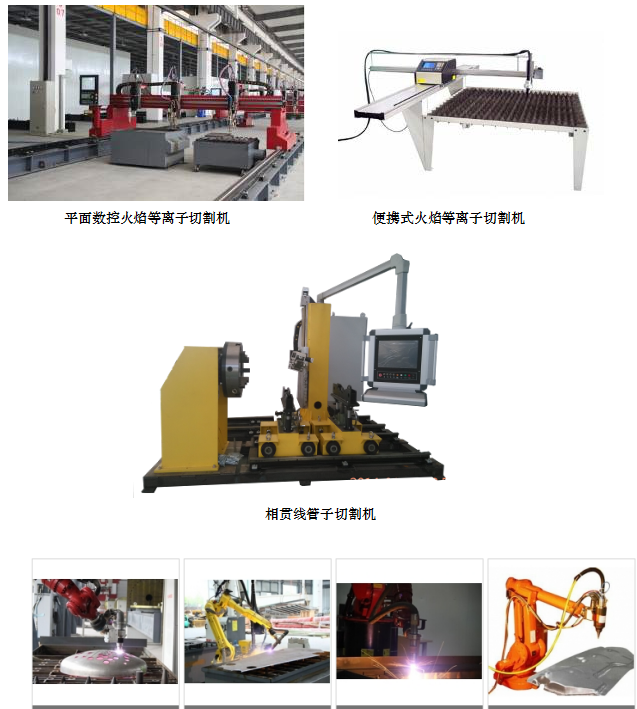

  二、主要切割產品
  長沙數控化等離子設備,長沙激光切割設備,長沙焊接成套設備,長沙聚才機電設備有限公司
  平面數控火焰等離子切割機 便攜式火焰等離子切割機

  相貫線管子切割機

  切割機器人系列

  三、設備介紹

  HHP系列數控管子相貫線是一種對鋼管端部結合處作自動計算和切斷的設備。該機器廣泛應用于造船、鋼構建筑、石化、機械、冶金、消防器材等行業的管道結構件切割加工。這些行業中有大量的管道結合相貫線孔、相貫線端頭,還有俗稱“蝦米節”的彎頭,此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法進行。我司出品的HHP系列數控管子相貫線切割機能十分方便地切割此類工件,并且操作工人不須編程、只需輸人相互配合的管子的半徑、相交角度等參數,機器就能自動切割出管子的相貫線、相貫孔以及焊接坡口,不再需要人工打磨。本設備采用圓柱坐標系數控,控制軸數為5軸。其具有中文界面、參數輸入和人機對話功能,定角度坡口面切割功能,變角度坡口面切割,六軸設備可實現AWS的焊接標準切割等形式的焊接坡口切割功能,管道不圓度和偏心補償功能,在線和離線自動點火、預熱、穿孔功能,切割速度變化自動控制功能等。

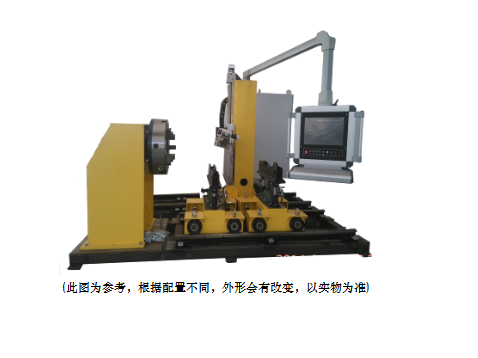

  設備圖示:長沙數控化等離子設備,長沙激光切割設備,長沙焊接成套設備,長沙聚才機電設備有限公司

  (此圖為參考,根據配置不同,外形會有改變,以實物為準)

  四、供貨清單

  4.1 設備供貨清單

  部件名稱 品牌 特性

  伺服電機 日本松下 運行穩定、可控性好、響應快速、靈敏度高以及機械特性和調節特性的非線性度指標嚴格等特點。

  減速機 新寶(SHIMPO公司) 振動小,噪音低。帶筋的高鋼性鑄鐵箱體;斜齒輪采用鍛鋼材料,表面經過滲碳硬化處理;經過精密加工,確保軸平行度和定位的精度。

  分體式電器柜 現在國內的廠家所用的電器柜大多是一體式的,伺服、電路、系統都放在同一個柜子中。伺服在工作中會產生很大的干擾電波,而長時間的干擾會給系統帶來很大的后遺癥。如:出現藍屏、死機等問題。雖然說同行中大多都采用了接地的方式,但是干擾其實還是存在的。而我公司分體式的設計和一體式完全不一樣,把原先的一個電器柜分為伺服、電路、系統三個部分。不僅全部接地,而且全都采用光耦板隔離,保證雙層屏蔽。把干擾降到實惠,較大程度的延長了系統的壽命。

  導軌 采用24KG重軌,經振動時效去除引力變形,控制精度為磨床精磨,上寬和齒條深度的精度控制在負5絲以內,表面硬度為HB240-270.齒條精度為7級,模數為2,中心跳動控制在負6絲以內。

  縱向拖鏈 采用韓國品牌

  肯泰特 采用拖鏈結構圖,與主軸X軸方向運行,使外觀整潔、干凈,同時保證了線路和管路的使用壽命。

  控制器 FastPBC EVOC控制系統箱、15或17彩顯觸摸屏(工業級)

  等離子電源 德國凱爾貝

  HiFocus130 等離子切割碳鋼較大切割厚度40mm,穿孔厚度20mm,質量切割30mm,

  滾輪式卡盤 華恒 實現標準管徑直徑90-150mm和大厚度管材的無限轉動

  2.2 隨機供應易損件備品備件及專用工具清單表

  序號 名稱 規格型號 單位 數量 品牌 產地

  1 等離子易損件基礎調試包 凱爾貝

  HiFocus130 套 1 凱爾貝 德國

  2 專用工具箱 套 1

  3 控制柜鑰匙 套 1

  2.3 進口件清單

  序號 名稱 規格型號 單位 數量 品牌 產地

  1 等離子電源 HiFocus130 套 1 凱爾貝 德國

  2 直線導軌 全套 1 上銀 臺灣

  3 伺服電機 A5 套 4 松下 日本

  4 減速機 套 4 新寶 日本

  5 觸摸裝置 套 1 ELO 美國

  6 編程軟件 FastPIPE 套 1 FastCAM 澳大利亞

  7 數控系統 FsstPBC 套 1 FastCAM 澳大利亞

  五、技術指標

  5.1切割鋼材規格

  1.外徑:φ90~150mm

  2.等離子較大垂直穿孔厚度:20mm

  3.較大切割長度:1500mm

  4.等離子邊緣切割厚度:40mm

  5.2 工件材質

  等離子切割材質:碳鋼、不銹鋼、鋁。

  5.3 管旋轉形式

  三爪卡盤式(無限旋轉)

  5.4 控制軸數(5軸)

  1)工件旋轉軸(卡盤軸,角度式) (A)

  2)割炬小車水平左右移動軸(X)

  3)割炬小車垂直上下移動軸(Z)

  4)割炬沿工件軸向平面擺動軸  (B)

  5)割炬沿工件周長方向擺動軸  (C)

  5.4.1 工作軸原理示意圖
  長沙數控化等離子設備,長沙激光切割設備,長沙焊接成套設備,長沙聚才機電設備有限公司
 ?。ㄒ陨蠄D示主要表述控制軸邏輯位置關系,不代表所有設備均具有圖示上所有功能)

  A軸旋轉量:自由回轉

  X軸較大行程:1200mm

  Z軸較大行程:400mm

  較大旋轉角度(機械):B軸±60°

  偏擺角度較大范圍:等離子±45°

  5.4.2 切割速度

  等離子0~6000mm/min(視壁厚而定)

  X軸快速行走速度≤10000mm/min

  割炬移動重復定位精度≤±0.2mm/2000mm;

  母線定位精度≤±0.3mm

  坡口定位精度≤±0.5°

  5.5 設備功率

  設備總功率:6KW +  等離子功率(見等離子說明)

  5.6 機器精度

  符合中華人民共和國機械行業標準 JB/T5102-1999

  等離子弧切割質量和尺寸偏差:符合JB/T10045.4-1999標準

  六、工作環境要求

  1.溫度:0-45℃;

  2.濕度:≤90%;

  3.電源:380V±5%  50HZ;

  4.等離子需壓縮空氣:較大壓力:8.3bars,流量≥236 L/min 清潔干燥,且無油;

  5.安裝場地:室內安裝,混凝土地基,要求地面平整,傾斜度不大于1/100;

  七、主要精度要求

  “HHP系列數控相貫線型切割機”的切割精度能滿足被切割鋼管符合國家標準,能達到工件長度尺寸定位精度為0.2mm/2000mm;母線定位精度為≤±0.3mm。

  1.工件旋轉驅動

  ?驅動系統                    精密齒輪箱(品牌:日本新寶)、齒輪副傳動

  ?伺服電機                    松下伺服驅動器、電機

  ?復位精度                    ±0.3mm

  2.割炬小車沿工件軸向移動

  ?驅動系統                精密齒輪箱(品牌:行星減速機)、齒輪、 齒條傳動

  ?割矩小車有效行程             1200mm

  ?伺服電機                     松下伺服驅動器、電機

  ?復位精度                     ±0.2mm

  3.割炬小車上下移動軸

  ?驅動系統                     絲桿傳動

  ?割炬小車上下行程             400mm

  ?伺服電機                     松下伺服驅動器、電機

  ?復位精度                     ±0.2mm

  4.割炬沿工件軸向扇形平面擺動軸

  ?驅動系統                    精密行星減速機傳動

  ?擺動角度                    ±65°

  ?伺服電機                    松下伺服驅動器、電機

  ?定位精度                    ±0.3°

  5.割炬沿工件周長前后平面擺動軸

  ?驅動系統                    精密行星減速機傳動

  ?擺動角度                    ±55°

  ?伺服電機                    松下伺服驅動器、電機

  ?定位精度                    ±0.3

  注:以上各運動部件在工作過程中無明顯的振動(跳動)現象。

  八、設備組成

  8.1 控制系統介紹

  * 數控主機為專用工業控制器;

  *系統內安裝管子相貫線切割編程軟件,軟件能夠?qū)崿F(xiàn)多種形式的管子切割及控制要求,能實現AWS標準切割;

  *具有屏幕窗口放大、圖形位置的編程及調整功能;

  *具有快速自動定位、暫停、加減速控制功能;

  *具有離線點火、自動點火、自動預熱和自動穿孔控制功能;

  *具有切割數據軌跡保持功能,能按軌跡自動演示,重復演示功能;

  *具有斷點記憶功能和自動返回原位,再切割功能;

  *具有管子自動檢測功能(選配);

  *具有安全防護功能,故障自動報警

  *具有突發情況電控限位、機械限位及緊急停止功能;

  1.工業控制計算機:EVOC

  CPU卡:CPU-Intel-P4-1.8G

  內存和硬盤:512M內存;80G硬盤

  外部接口:USB*4、10/100Mbps網絡接口

  機箱:全鋼結構完全屏蔽,防電磁輻射、抗干擾、防靜電.

  2.液晶顯示器:15或17寸液晶顯示器.

  3. 鍵盤模塊:自制。

  4.運動控制卡:Googol GE系列專用高性能連續軌跡運動控制卡(含端子板).

  5.?dāng)?shù)控軟件:windows版本,純鍵盤.

  6.系統正常工作的溫度環境:0℃至+50℃.

  7.系統能夠承受電網電壓的波動范圍為:AC 220V±40V.

  8.控制精度:±0.001mm.

  9.較大脈沖頻率:250KHz,較高運行速度:15米/分.

  10.控制方式:位置半閉環.

  11. 縱向驅動方式: 支持雙邊同步驅動.

  12. 輸入輸出I/O:32路,輸出信號的驅動電流達300mA

  8.2 等離子電源

 ?。℉iFocus130 類激光等離子)

  HF130 為類激光等離子,可以切割各種金屬,穿孔厚度20mm(在配備具有動態穿孔功能的自動弧壓調高的條件下,推薦采用凱爾貝調高KHC9100)

  等離子特點 7.1 凱爾貝HF130類激光等離子可以切割激光無法實現的厚度,而獲得類似激光切割的效果

  7.2 HF130 割炬為水冷式設計,運用凱爾貝新類激光增強型技術,易損件的壽命明顯延長

  7.3 切面的方正垂直度非常好,碳鋼切割可以控制在-1 至 2°以內

  7.4 適用于數控切割機、機器人切割、切管機等兩維或三維數控切割;特別是為機器人等離子切割配套,凱爾貝類激光等離子是少有的選擇

  技術參數 7.5 穿孔厚度:20 mm

  7.6 質量切割:30 mm    垂直度 ≤ 2.0°

  7.7 較大切割:40 mm

  7.8 切割電流:10 -130A  、100 %暫載率:130 A

  7.9 電源:3 x 400V 50 Hz

  7.1 功率:32 KVA

  7.11 空載電壓:400V

  7.12 等離子氣體:O2; N2; Ar/H2

  7.13 旋轉壓縮氣體:O2/N2; N2; H2 / N2

  7.14 引弧:高壓低頻引弧,無干擾

  7.15 冷卻方式:水冷式

  7.16 電源重量:251 Kg

  8.3安全裝置

  1. 各運動部件在適當處均設安全防撞保護裝置及限位開關。

  2. 在控制箱處設有緊急停車開關。

  3. 等離子電源安全防護請按照德國凱爾貝等離子電源使用說明書。

  4. 設備機架和等離子電源及電腦控制箱外殼都必須提供可靠接地,且電腦控制箱外殼應單獨接地。

  九、技術服務

  9.1 預驗收及終驗收

  9.1.1 預驗收

  通過嚴格的質量控制和保證手段,包括設置質量監控和管理部門、采用全面質量管理、QC小組等先進的質量管理方法、配備所有產品出廠檢測項目的檢測設備、對原材料或外協件進廠全部實行自檢、通過對ISO9001:2008版質量管理體系的認證以及CCC認證、不斷改善加工條件、不斷投入新的生產設備和人力物力,所有的產品戰略和管理措施,保證了我們將完全可以按照合同擬訂的內容,履行好供方應承擔的責任和義務,最終為按時、按質、按量交貨提供了保障。

  合同簽定后為需方設計并提供安裝設備所需的基礎圖紙,供需方參考制作基建。

  在乙方現場進行,雙方代表共同參加,乙方在完成設備生產調試后,書面通知甲方進行預驗收,驗收時間不超過通知之日的15天。預驗收合格后,雙方簽訂預驗收?qǐng)?bào)告。

  驗收標準按雙方簽訂的《技術協議》規定的技術指標執行。

  預驗收主要內容:檢驗整機外觀,工裝是否滿足要求。

  9.1.2 終驗收

  驗收標準按雙方簽訂的《技術協議》和預驗收?qǐng)?bào)告規定的技術指標執行。設備到甲方安裝現場,系統組件按合同、技術協議及裝箱單的要求進行驗收;

  以甲方招標技術方案中的任意圖形,各一種規格工件為對象編程示教,連續試生產1周后進行終驗;在連續試生產期間,如因甲方不能及時提供雙方約定的工件型號,使乙方對該型號未能進行編程試生產時,不影響設備的整體終驗收。該型號在終驗收后的適當時間,由乙方人員編程為主,甲方人員協助進行試生產,乙方保證設備切割工件達到甲方驗收標準。

  若驗收因甲方原因推遲,其期限不得超過2個月,預期將視為自動通過最終驗收。

  驗收合格后雙方在終驗收文件上簽字認可,即可交付甲方使用。

  9.2 安裝、調試及培訓

  9.2.1 安裝、調試

  現場服務計劃表

  序號 技術服務內容 計劃人月數 派出人員構成  備注

  職稱 人數

  1 指導安裝 1 工程師 1

  2 配合調試 2 工程師 2

  3 及時解決安裝調試進程中出現的問題 1 工程師 1

  9.2.2 培訓

    第一次培訓:供應商所在地進行

  培訓人員:設備操作人員。

  人員數量:3人。具有相關機器人應用基礎或相關電氣、機器人應用、操作、維護人員。

  培訓時間:1到3個工作日。

  第二次培訓:用戶安裝現場

  培訓人員:設備操作人員、設備維護人員

  人員數量:3人。

  培訓時間:1到3個工作日)。

  培訓目的:能夠操作賣方提供的相貫線切割系統,進行正常的生產。

  序號 培訓內容 計劃人數 培訓教師構成 地點 備注

    職稱  人數

  一、1 操作與維護 1 工程師 1

  二、2 安裝調試 1 高級工程師 1

  3 保養和檢修 1 工程師 1

  9.3 售后服務

  9.3.1 質保期內服務

  該設備在正常情況下免費質保期為設備驗收后12個月,或招標人現場到貨后24個月,兩者以先到為準(焊槍質保期3個月,損耗件不含在內),從最終驗收之日起計算。

  質保期內如有零件損壞,自更換該零件起,再對該零件重新計算質保期。在質保期內,對于由設備本身質量原因造成的零件損壞,賣方無償提供設備維護和更換零部件。

  接到用戶通知后,乙方在30分鐘內作出響應,乙方可電話指導甲方維修人員進行維修,如果甲方維修人員沒有能力維修,乙方4小時內到達甲方現場,8小時內保證設備恢復正常運行。非常規故障,乙方應在接到用戶電話或傳真投訴2小時內給予答復并提供處理辦法,乙方可電話指導甲方維修人員進行維修,如果甲方維修人員沒有能力維修,乙方應在接到投訴電話后最長1日內到達甲方現場進行維修和零件更換.

  在質量保證期到期之前對設備進行一次全面的精度檢測、功能檢修及全面維護保養,達到驗收時的狀況。

  終身提供技術維修服務和技術支持,質保期后任何部件更換及時快速,出現故障后及時保證設備恢復正常運行。

  9.3.2 質保期滿后的售后服務

  賣方對中標系統及服務在質保期滿后,買方不委托賣方維保的情況下,賣方售后服務具體內容及承諾:賣方保證向買方提供技術方面的支持和配件的及時提供。

  賣方對中標系統服務質保期滿后,在買方要求的時間內,維保清包、大包的范圍、內容、價格報價方式如下:

  I. 終身提供技術維修服務和技術支持,質保期后任何部件更換及時快速,保證設備出現故障后及時恢復正常運行。

  II. 待確定合同后具體后另行商定維保清包及大包價格。

  十、技術資料

  1.電氣原理圖                    1套

  2.使用說明書                    1套

  3.編程手冊                      1套

  4.軟件備份                      1份

  5.標準隨機配件                  1套

  6.卡盤配套手柄                  1把

  7.安裝地基圖                    1套

  8.產品合格證                    1份

  9.隨機等離子易損件              1套

  10.有關買方所需的其他但不涉及商業機密的圖紙和說明文件。

  十一、設備油漆

  設備油漆以買方提供色板為標準(或生產廠家之標準色)。

  十二、驗收標準及規范

  設備和配套件符合但不局限于以下標準:

  GB15579-2004《弧焊設備》

  JB/T10045.4-1999《熱切割 等離子弧切割質量和尺寸偏差》

  設備安裝調試完成后,乙方負責完成產品程序編制,同時在買方現場進行試切割以滿足買方質量、效率要求為最終驗收標準。

  十三、供貨周期

  合同成立,預付款到位之日起60個工作日。

  十四、其他

  14.1 貨物的包裝、運輸方案

  1、投標貨物采用標準陸運包裝運輸方式;

  2、運抵招標方指定地點:山東省曲阜市經濟開發區西區陽春西路西首路北曲阜山大能源環境有限公司內;

  3、陸地運輸方式采用汽車專送。

  14.2 客戶提供的現場服務及其他重要說明

  客戶提供的現場服務

  發貨前所有必要準備工作,例如,地基、必要的設備運行工作、定位點、固定輔助工具、接地莊等……

  客戶現場的卸載和運輸。根據供應商要求的現場布置,現場通要求通風良好并遠離振動源。放置所有電源線到相關位置(三相交流電3×380V/50HZ/50KVA、單相交流電220V),并作好連接準備。

  安全要求

  用戶使用的氣體,零配件必須符合國家的有關標準。

  工作前必須檢查各氣路,如有漏氣,必須修復后才能開機工作,確保萬無一失。

  調壓器調節不正常,顯示壓力不正確不得開機工作。

  調節壓力、調換氣瓶,操作者手上不得帶有油類物資。

  十五、部分客戶案例

  序號 客戶名稱 臺數 內容 備注

  1. 本溪鍋爐廠 1 LAEP-14000相貫線切割機 六軸四聯動

  2. 揚州潤揚機電設備公司 1 LAEP-12000相貫線切割機 五軸四聯動

  3. 揚州揚子鋼結構有限公司 1 LAEP-14000相貫線切割機 五軸四聯動

  4. 徐州中建達能鋼結構有限公司 1 LAEP-20000相貫線切割機 五軸四聯動

  5. 無錫燕山鐵路專用設備有限公司 1 LAEP-14000相貫線切割機 四軸三聯動

  6. 上海華申鋼結構技術有限公司 1 LAEP-8000相貫線切割機 五軸四聯動

  7. 四川宏華石油設備有限公司   1 LAEP-14000相貫線切割機 六軸四聯動

  8. 這樣的客戶還有很多。。。。。。

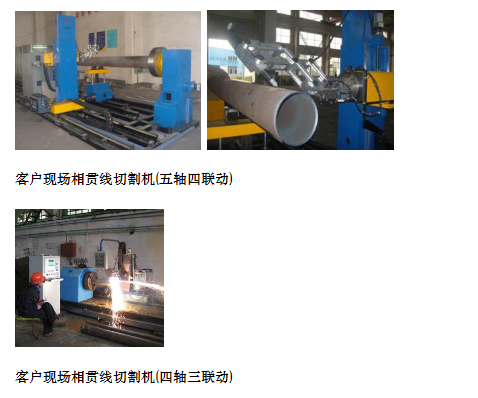

  客戶現場相貫線切割機(五軸四聯動)

  客戶現場相貫線切割機(四軸三聯動)
