相貫線切割方案

1600mm磨擦盤相貫線切割機方案

數控相貫線

管子切割機

  技

  術

  方

  案

  供貨方:長沙聚才機電設備有限公司

  公 司 簡 介
  長沙聚才機電設備有限公司 成立于2012年12月18日,坐落于長沙市高新開發區麓谷企業廣場。是一家專門從事數控等離子、激光切割和機器人切割&焊接成套設備以及CNC機床的銷售與技術服務提供商。公司擁有二十多名經驗豐富的銷售與技術工程師,均是在東南沿海地區(深圳和上海)從業多年的優秀人員,他們對激光、等離子、機器人切割&焊接系統和CNC系統以及弧壓、電容調高控制等輔助設備的維修技術均相當專業,可謂是實力雄厚。

公司秉承“信念支撐生命,奉獻贏來贊譽,服務取得市場,堅持成就事業的理念,致力于將國內外先進的數控切割、切削&焊接設備和加工工藝介紹給用戶,為內地相關產業的轉型升級貢獻我們的微薄之力。我們的優勢:因為工作關系,我們的技術人員曾與國內外眾多數控等離子、激光切割機、機器人切割&焊接設備和CNC機床及配套設備廠商有過長期且深入的交往,深刻了解他們的研發實力、產品優缺點、銷售業績與售后服務的好壞。我們能夠博采眾長,故因此而擅長根據用戶實際需要度身打造出最具性價比的成套數控切削、切割&焊接設備,并且能提供各種升級改造和大修服務,包括內部核心部件的芯片級維修。

目前,公司已取得上海滬工Hugong(數控等離子、激光和機器人產品)、寧波金鳳Jinfeng(門式焊機、型鋼生產線)、浙江駿屹Junyi(激光切割機)和飛馬特焊機Thermadyne(雙肪沖焊機、等離子焊機)在湖南地區的總代理權。并已于開業初期即先后成為德國凱爾貝Kjellberg等離子、瑞典伊薩ESAB等離子、美國飛馬特THERMADYNE等離子、美國海寶hypertherm等離子在湖南地區的經銷商。另外公司還攜手山東中邁Zhongmai、成都華遠Huayuan、山東奧太Aotai日本OTC等眾多國內外知名的等離子切割和焊接設備廠家,并也已成為他們在湖南地區的特約經銷商。

公司自成立以來,堅持“誠信鑄就品質”的原則,以“專業的人才,專家式服務,專注于客戶”為宗旨,不斷完善自身管理機制,強調以客戶與市場為導向,拓寬服務范圍,提高服務深度,追求與客戶長遠、穩定、雙贏的合作關系,獲得各界客戶的廣泛贊許、信賴與支持。另外,為了更好地服務于全國各地的用戶,我們在上海、北京、天津、昆山、嘉興、寧波、徐州、杭州、濟寧、臨沂、大連、成都、重慶、鄭州、石家莊、深圳和佛山等客戶較集中的城市均設立了維修服務辦事處。

  我們不僅僅提供產品,更重要的是能夠提供高效、優質的服務?。?!

        公司主營業務

1、 數控火焰、等離子、激光和機器人切割&焊接成套設備、配件和易損件的銷售與技術服務;

2、 氣保焊、埋弧焊、氬弧焊、專機和機器人焊接工作站與各類通用焊接設備的銷售與售后服務;

3、 數控火焰等離子、激光、機器人切割&焊接周邊輔助設備的銷售與服務;

4、 金鳳H型鋼切割、焊接生產線、整平機、組立機等鋼結構生產設備的銷售與服務;

5、 數控火焰、等離子、激光和機器人切割&焊接設備的大修、改造、升級、搬遷、技術支持和服務外包等。

6、 擅長維修數控切削、切割&焊接設備行業內的各種進口的數控、工控系統,伺服、變頻驅動器,等離子、激光和機器人切割、焊接設備及輔助設備的內部核心部件(電路板)的芯片級維修等。


  昆山華恒焊接股份有限公司

  是長沙聚才機電設備有限公司的優選OEM合作伙伴之一

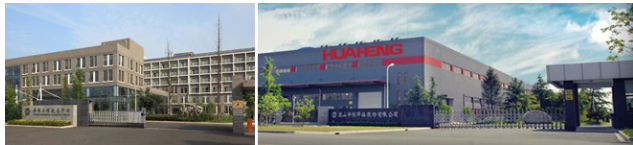

  一、公司介紹

  昆山華恒焊接股份有限公司,創建于 1995 年,是中國最早從事焊接自動化裝備開發、制造的高級高新技術企業,是一個在弧焊工藝技術、工業機器人、自動化、數控切割、智能化裝備領域提供一體化解決方案的中國領先者。

  企業在昆山建有 16000 ㎡的研發基地,擁有江蘇省焊接自動化裝備高技術研究重點實驗室、江蘇省機器人自動化裝備工程實驗室,企業博士后科研工作站,現有專職研發人員 110 人,具有國際先進水平的實驗、儀器設備 200 多臺套。先后承擔并完成國家 863 計劃、國家重大科技專項、國家火炬計劃、國家重點新產品計劃等一批高級的研發項目,擁有 119 項授權專利(其中發明專利 33 項)和 65 項軟件著作權,成為中國工業機器人、焊接、切割自動化領域研發的主力軍。

  企業在昆山、徐州、長沙建有 60000 ㎡的生產基地,現有員工 800 多人,先進、齊全的生產 設備、檢測儀器 300 多臺套,企業通過中國強制性產品(CCC)認證、質量管理體系(DIN ISO9001) 認證、軟件成熟度(CMMI-3)認證。企業主導產品-“全位置管焊設備”、“PTM  焊接自動化專 用設備”、“中厚板鋼結構件焊接機器人成套裝備”的產銷量均居國內之首。先后獲得國際發明博 覽會金獎、江蘇省科技進步獎、江蘇省優選新產品金獎、江蘇省軟件產品金慧獎和江蘇省專業品牌產 品等榮譽。

  企業在上海設有國際銷售中心,在全國各地設有 88 家銷售、代理和服務網點,為用戶就地 提供高效、快捷的服務。企業產品已廣泛應用于工程機械、航空航天、船舶、海洋工程、軌道交 通、能源、化工、核電、軍工、醫藥、輕工、礦山機械等各個領域,并出口美國、歐洲、印度、 巴西和東南亞等國家。


  昆山華恒切割系統有限公司為昆山華恒焊接股份有限公司的全資子公司,為客戶提供切割產品的一體化解決方案而成立的專業自動化切割公司,其依靠股份公司的技術研發力量及切割行業內精英團隊,為客戶提供平面數控等離子火焰切割機、3D坡口等離子切割機、3D等離子切割機器人系統等,切割的產品涵蓋平面板材、型材、工字鋼、角鋼、槽鋼、壓力容器等封頭、方管、圓管、橢圓管等。專業化的產品,專業化的服務,為您創造價值,是我們的價值。

長沙數控化等離子設備,長沙激光切割設備,長沙焊接成套設備,長沙聚才機電設備有限公司

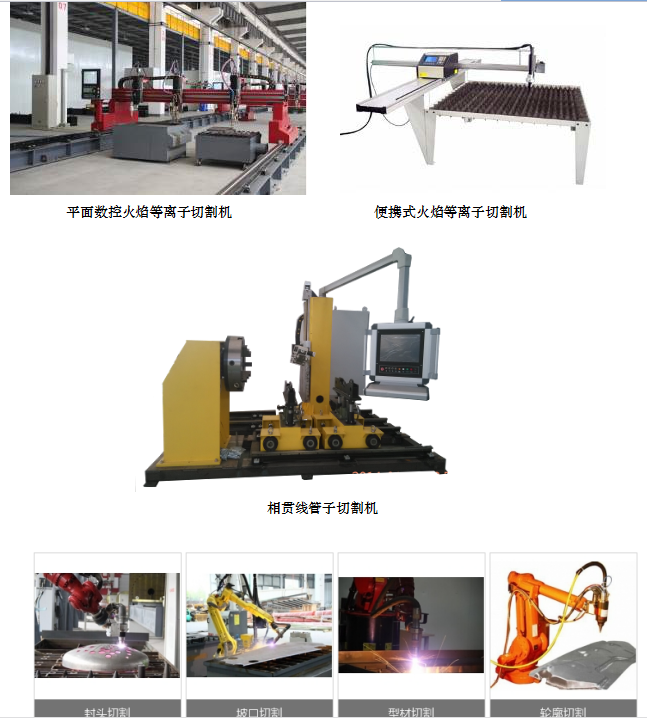

  二、主要切割產品
  長沙數控化等離子設備,長沙激光切割設備,長沙焊接成套設備,長沙聚才機電設備有限公司


  技術方案

  1、 設備名稱


  設備名稱:HHP系列-PIPE CUT-1600數控相貫線等離子切割機

長沙數控化等離子設備,長沙激光切割設備,長沙焊接成套設備,長沙聚才機電設備有限公司

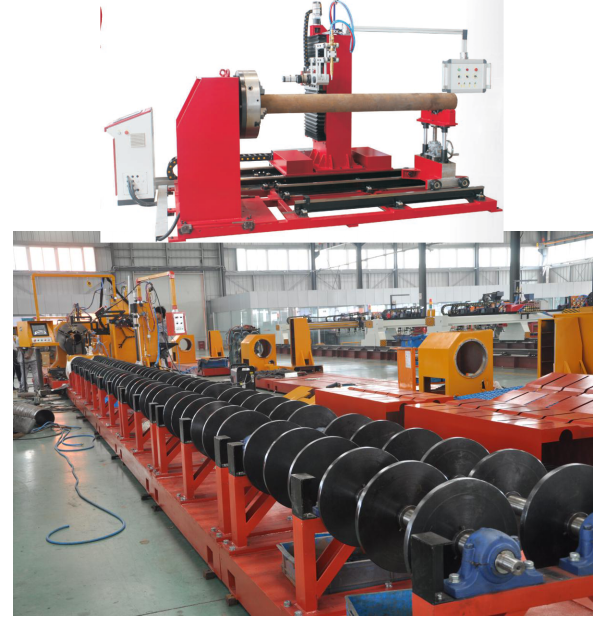

  設備參考圖

  2、設備簡介

  HHP系列數控管子相貫線切割機是一種對鋼管端部結合處作自動計算和切斷的設備。該機器能廣泛應用于造船、建筑、石化、機械、冶金等行業的管道結構件的切割加工。這些行業中有大量的管道結合相貫線孔、相貫線端頭,還有俗稱“蝦米節”的彎頭,此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。而我廠制造的HHP系列數控管道切割機能十分方便地切割此類工件,并且操作工人不須編程、只需輸入相互配合的管子的半徑、相交角度等參數,機器就能自動切割出管子的相貫線、相貫孔、以及焊接坡口,不再需要人工打磨。

  HHP-1600數控管道切割機采用圓柱坐標系數控,控制軸數為5軸。具有中文界面、參數輸入和人機對話功能,定角度坡口面切割功能,變角度坡口面切割功能,管道不園度和偏心補償功能,在線和離線自動點火、預熱、穿孔功能,切割速度變化自動控制功能等。

  HHP系列數控管道切割機的數控控制界面以圖形與數據結合,操作十分簡單:操作人員只需將主管和支管的半徑,相交角度,切割速度等參數輸入電腦后按動“啟動”按鈕、就能進行自動點火、預熱、切割等自動操作。軟件中設計了合理的切割引入引出線,使切割面的質量得到保證,每次切割后的參數可保存為文件,供以后相同工件使用。

  HHP系列數控管道切割機的切割方式可根據用戶要求選擇氧乙炔氣割、氧液化石油氣氣割或等離子切割。較大最小切割管徑以及管子長度均可根據用戶要求進行設計制造。

  該設備的工作流程:

 ?。?)、編程

  可直接于機器上或離線編輯器編程。采用菜單式選擇輸入切割參數,如外徑,壁厚,坡口角度,偏離,補償數據等。同時可通過其他專業軟件作無逢連接如STCAD。

 ?。?)、管子下料

  操作員從網絡上或機器上啟動程序,管子用吊裝工具放置在管座上。

 ?。?)、測量水平

  操作員根據管子外徑偏差用管座手桿調節水平。

  (4)、管子鎖定

  用可調節之三爪自動定心夾頭鎖定管子外徑。

 ?。?)、開啟切割

  將切割頭移動到管端進行切割,設備會自動按程序自動定位進行下一部切割,至根據編程完成所有切割程序。
  長沙數控化等離子設備,長沙激光切割設備,長沙焊接成套設備,長沙聚才機電設備有限公司
  3、供貨設備規格:

  3.1.HHP數控管子相貫線切割機,其切割管子規格為直徑(   500MM-1600MM     ),切割管子長度為≤2M。

  4、設備特點:

  4.1設備設計以人為本,中文界面操作簡單,設備結構先進可靠,適用于長期連續加工,運行控制穩定可靠。

  5、切割規格:

  5.1.切割管徑:             Φ500-Φ1600mm

  5.2  切割管壁厚度:           15mm。

  5.3  切割速度:               0-1500mm/min。

  5.4  控制軸數:5軸。

  工件旋轉軸,

  切割頭沿工件軸向移動軸,

  割炬沿工件軸向擺動軸

  割炬沿工件徑向擺動軸

  切割頭主軸垂直升降軸

  5.5  坡口角度:      等離子切割   ≤45°

  5.6  可切割管子長度:            ≤2000mm

  5.7  承載管子較大重量             5000Kg

  6、設備基本配置:

  6.1 數控管道切割機主要由控制系統、機臂系統、驅動裝置、裝夾裝置、支撐裝置、導軌、氣路系統、控制柜、操作臺等部分組成。 配備火焰切割系統一套(含預熱部分),作為主要切割系統。

  6.2如果用戶需要切割不銹鋼材料和有色金屬材料的管子,本機器可配備空氣等離子切割系統,作為主要切割系統或作為輔助切割系統。

  6.3伺服電機:共5臺采用日本松下伺服電機

  6.4驅動控制系統:共5套采用日本松下驅動器

  6.5數控系統配置(進口原裝工控機)

  6.5.1   CPU               雙核1.6MHZ,英特爾

  6.5.2   觸摸式操作屏      12英寸彩顯觸摸屏

  6.5.3   內存容量          2G

  6.5.4   顯存              8M VGA圖形高速處理卡、

  6.5.5   數據輸入方法      MID  軟盤或硬盤

  6.5.6   數據備用          軟盤或硬盤

  6.5.7   USB接口           4個2.0標準

  6.5.8   硬盤              320G

  6.5.10  操作系統          中文界面

  6.5.11  網卡              100/1000M

  7、機器定位精度

  7.1工件旋轉驅動

  驅動系統                    精密齒輪箱、齒輪副傳動

  轉速                        0.01-8r/min

  伺服電機                    生產廠家:松下電機

  定位精度                    ±0.4mm

  7.2切割頭沿工件軸向移動

  驅動系統                   精密齒輪箱,齒輪、齒條傳動

  切割頭軌道長度               2000mm

  伺服電機                   生產廠家:松下電機

  定位精度                   ±0.2mm

  7.3割炬工件軸向平面擺動軸

  驅動系統                     精密齒輪箱傳動

  擺動角度                     20°-160°

  伺服電機                    生產廠家:松下電機

  定位精度                     ±0.2mm

  7.4切割頭主軸上下驅動軸

  驅動系統                   精密齒輪箱,滾珠絲桿傳動

  切割頭上下行程               350mm

  伺服電機                   生產廠家:松下電機

  定位精度                   ±0.2mm

  7.5割炬工件徑向擺動軸

  驅動系統                    精密齒輪箱傳動

  伺服電機                    生產廠家:松下電機

  定位精度                    ±0.2mm

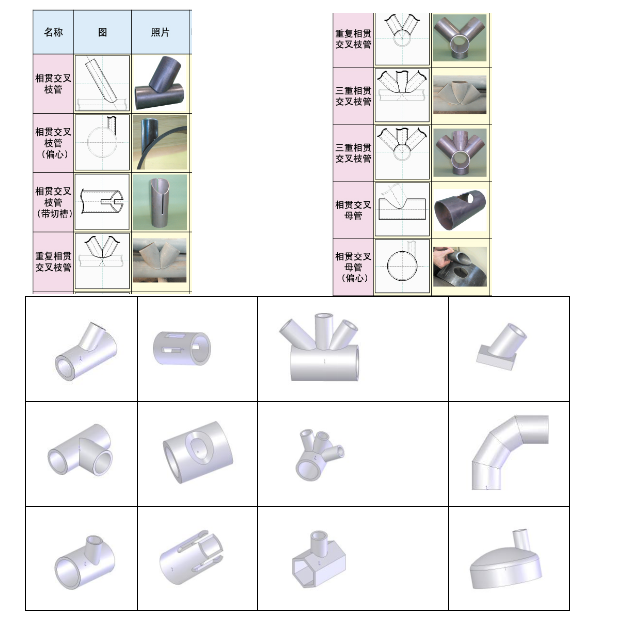

  8、切割內容

  較大坡口角:縱橫向均為±60°

  切割最小交叉角:±30°

  切割速度自動無級調速;

  連續切割設定;

  管子橢圓度誤差自動補償;

  正交母管騎座式開孔切割;

  正交母管插入式開孔切割;

  斜交母管管面開孔切割;

  斜交母管管面偏心開孔切割;

  定角和定點坡口設定;

  管端垂直和斜面切割;

  正交和斜交支管管端切割;

  正交和斜交偏心母管切割;

  正交和斜交偏心支管切割;

  母管管面矩形切割;

  母管槽形中心、偏心切割;

  園管焊接彎頭、“蝦米節”斜截面切割;

  多支管相交母管管面開孔切割;

  多支管相交支管管端切割;


  海洋工程管管子兩端斜交切割;

長沙數控化等離子設備,長沙激光切割設備,長沙焊接成套設備,長沙聚才機電設備有限公司


  9、設備的主要功能

  9.1  本切割機可根據用戶需要選用等離子進行切割,既能切割碳鋼管子,又能切割不銹鋼管子。本切割機操作十分簡便,只需輸入主管支管的管徑、主管與支管的相交形式、交角和切割速度等參數后,便可進行自動切割。不必進行復雜的計算工作。并且,能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔和能在支管端部切割圓柱相貫線端頭,滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。并具有一次裝夾能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔及一次裝夾切割支管兩端的功能。

  9.2  本切割機可根據用戶需要能切割定角度、變角度坡口面。在圓管上切割焊接彎頭“蝦米節’’的兩端斜截斷面,也能在圓管端部切割斜截端面 ,斜度≥25°(與鋼管軸線的夾角) ;或直接進行鋼管截斷。本切割機能切割與環形主管相交的支管相貫線端頭還能在圓管上切割方孔、腰形孔。

  9.3控制系統的基本功能

  9.3.1  中文界面操作、人機對話功能

  9.3.2  單一形狀切割參數化可選編程功能;

  9.3.3  連續切割,多個形狀切割參數化組合編程功能。

  9.3.4  坡口控制功能

  控制割炬進行定角度、變角度焊接坡口切割工作;

  9.3.5  暫停、加減速運動;具有沿原軌跡返回和再返回功能及自動點火、

  9.3.6  快速預熱、自動穿孔功能以及快速定位功能。

  9.3.7  具有斷點、斷電記憶功能;

  9.3.8  切割方向輸入功能

  9.3.9  豐富、可擴充的宏程序調用及編輯功能;

  9.3.10  CRT模擬加工、切割過程同步跟蹤顯示功能;

  9.3.11  切割寬度補償功能;

  9.3.12  角度擺動校正功能

  9.3.13  切割數據存儲功能

  9.3.14  自動速度演算

  9.3.15  等離子切割功能

  10、等離子切割主要參數

  10.1等離子電源(選用)

  等離子電源      制造廠家:美國飛馬特精細UC100等離子電源

  使用空氣壓力         0.3-0.5Mpa

  電源                 AC380V,50Hz,18KVA

  輸出電流:           30A-100A

  一:技術規格

  Ultra–Cut 100 XT

  高精度、高性能、高生產效率等離子切割系統

  飛馬特Ultra-Cut 100 XT機用精細等離子切割系統精度高,切割質量卓越,切面垂直度3°以內,表面光滑、無掛渣,多種氣體可選,在碳鋼和有色金屬領域具有完美的切割性能。電源設計獨特、性能可靠,可較大程度降低切割成本。專利XTTM-300割槍、引導弧點燃管的優化設計結合電源狀態信息中心的優越性能、100%暫載率,使得Ultra-Cut 100XT切割系統操作便捷。

  XTTM-300的易損件可穿孔切割厚度為0.5毫米到15毫米的金屬板材。Ultra-Cut 100XT電源系統與專利XTTM-300割槍配合使用時,使用成本低廉的空氣離子氣和空氣保護氣即可完成低碳鋼和大多數有色金屬板材切割,具有切割面質量好,切口光滑,無掛渣等優點。用戶也可選擇氧氣等離子作切割氣源,完成質量更為優越的碳鋼板材切割。同時Ultra-Cut 100XT切割系統有飛馬特公司獨創的水霧二次保護(WMSTM)工藝,用氮氣作為離子氣,水作為保護氣,切割有色金屬板材,切割成本實惠,切割質量媲美H35切割工藝。如需切割有色金屬厚板時,用戶可使用ArH2(H35)離子氣,氮氣保護氣進行切割作業,切割質量卓越。SureLok專利的電極自動上鎖技術,可保證電極與噴嘴的放心對齊,產生高精度壓縮電弧,完成放心的切割效果。拐角處電流下降可調,可通過CNC控制系統實現。

  ★ GCM-2010氣體控制模塊

  GCM-2010氣體控制模塊可完成對預流氣、離子氣和保護氣壓力與流量的放心調節。對于氣體保護和水保護的轉換,用戶也僅需撥動前面板選擇氣開關,即可完成。GCM-2010與等離子電源之間通過光纖電纜通訊,較大限度降低了高頻噪音干擾。

  ★飛馬特獨有的水霧二次保護技術 (WMSTM-Water Mist Secondary)

  水霧二次保護(WMS?)優化了有色金屬切割,獨有的水霧二次保護工藝(WMS?),使用氮氣作為等離子氣,切割成本低,切割質量優。水霧二次保護工藝的原理是:切割時,切割區域內的高溫使得水分解出氫氣,降低切割區域中空氣含量比例,大大減少切割面氧化層的產生,保證優良的切割質量。

  水霧二次保護工藝特點

  ·使切割操作成本降至實惠

  ·板材無掛渣切割

  ·切割表面無氧化層

  ·參數匹配范圍廣

  ·使用方便

  世界位于前列的XTTM品牌割槍專利技術

  飛馬特公司先進的XT?系列割槍,具有全球領先的結構設計,可全面提高等離子切割系統的切割效能和切割精度,大大提高切割生產效率。完美的XT?-300型割槍和引導弧點燃管設計以及配套易損件的優化結構確保了切割工藝改變時切割始終以中心線定位??焖俨鹦兑龑?dǎo)點燃管止動環SpeedLok?無螺紋設計,具有快速嚙合功能,使割槍安裝更加方便,更換易損件時間降到實惠,較大限度避免更換過程對割炬造成損壞,作業恢復更加迅速。

  飛馬特的切割噴嘴采用了極小的孔徑設計、較高的工作氣壓可提高噴嘴有效斷面內通過的電流,達到了增大電弧的功率密度之目的并大大減少了電弧的功率損失,從而實現了更為經濟的切割。

  ★ 切割能力

  較大穿孔切割:15mm

  質量生產切割:12mm

  邊緣起弧較大切斷:20mm

  ★適用氣體

  等離子氣體:空氣、氧氣、氮氣、H35

  保護的氣體:空氣、氧氣、氮氣、水

  ★整機配置

  標準配置包括:等離子電源、GCM-2010氣體控制模塊、XT?-300割槍及線纜、控制線纜及其他連接電纜等。

  以上機型附中英文說明書一套。

  11、隨機附件

  標準隨機工具             1套

  割嘴  0#-3#           各2

  通針                     1套

  防護眼鏡                 2副

  12、油漆顏色

  本公司規定顏色或根據用戶意見

  13、提供資料:

  使用說明書                      2份

  注:說明書中含:操作、編程、維修、電氣原理圖、易損件明細

  14、調試、交貨、安裝.

  14.1賣方在完成設備制造并在工廠進行調試后,及時通知用戶方派人至本廠進行預驗收。

  14.2設備運達買方后,由賣方與買方共同進行設備和附件的清點。

  14.3 賣方負責在需方現埸的設備安裝、調試工作。買方應配合賣方工作,提供設備安裝所需的吊車等必要的支持,并提前將電、氣、及管路安裝到位。

  14.4 設備安裝、調試及終驗收所用的專用工具、量具由供方自備,如賣方確有實際困難,需方應提供力所能及的幫助。

  14.5本設備在安裝調試時,本廠免費提供技術支持,指導用戶熟悉并初步掌握設備性能。免費對操作、維修人員進行培訓,使其達到能獨立操作的水平。

  15、設備驗收:

  15.1設備驗收內容:

  15.1.1 外觀質量

  15.1.2 附件和工具檢驗

  15.1.3 空運轉試驗

  15.1.4 負荷試驗

  15.1.5 精度檢驗

  15.1.6設備工作試驗

  15.1.7 用戶典型零件試切

  15.2 檢驗標準:賣方隨機提供檢驗標準,并按檢驗標準驗收。

  15.3  預驗收:

  由賣方自檢驗合格后通知買方,買方派出相關人員到賣方廠預驗收,預驗收前賣方出具自檢驗的各項檢驗報告和數據記錄,驗收內容為除15.1.7用戶典型零件試切之外的15.1中的全部內容.預驗收合格后,雙方簽署預驗收報告,預驗收中所需工檢量具和材料全部由供方提供 。

  管子質量會直接影響到工件切割質量,用戶應使用符合國家標準的無縫鋼管來切割制作工件。如果用戶不得已采用了不規則鋼管和有縫焊接鋼管,可以與本公司聯系,本公司會協助用戶在一定程度上采取措施、盡量彌補和挽救切割質量。

  15.4 終驗收:

  設備在買方工廠安裝調試完成后共同按15.1全部內容進行終驗收,其中用戶典型零件試切由供方預先完成工藝、編程。供方應對工藝、編程等方案預先審查確認并承擔不可推卸的責任。當完成15.1條全部考核內容并合格且設備連續穩定生產四個班次之后,雙方簽署終驗收報告。

  16、售后服務保證:

  16.1本公司對售出設備實行一年保修,終身有償維修服務。如買方提貨后30天以上未通知賣方進行設備的安裝調試,則重要部件如控制器的質保期則相應縮短。(火焰割嘴、等離子噴嘴電極等易損件、人為因素和不可抗力因素導致設備損壞或報廢不在保質期內)。

  16.2在設備安裝調試一年保修期內,賣方對設備出現的各類非人為造成的故障及時免費提供維修服務,對非人為造成的各類零件損壞及時免費更換。設備保修期外發生的故障實行適當收費修理。若因設備故障本公司12小時內答復,力保2個工作日內排除故障。

  16.3數控系統配置符合控制系統的基本功能的標準功能和可供日后擴充切割需要的選擇功能;本機機械采用組合式、可更換式及標準化結構,通過電腦軟、硬件升級和機械裝置的維修、更換等方式使本設備能長期保持精度和正常工作。

  17、機床裝機現場客戶場地條件要求(由客戶在設備到達前準備完畢

  序號 內         容

  1 安裝場地水泥基礎,供方提供圖紙指導。

  2 供電容量: 不低于      KVA

  3 供電要求:(1)3×380v±10%/50Hz,220v±10%/50Hz

 ?。?)三相電壓穩定度小于±5%

 ?。?)三相電源不平衡度小于 2.5%

  (3)達不到上述電源要求建議使用穩壓電源。

  注:電源電壓不允許有突跳和突然斷電,否則容易對設備和數控系統以及等離子電源造成損壞;要有良好接地(接地電阻小于10歐姆)。

  4 火焰切割氣體要求:

  燃?xì)夥N類:丙烷\乙炔\丙稀\天然氣.

  燃?xì)鈮毫?.05-0.1 MPa

  切割氧壓力0.5-0.8 MPa

  預熱氧壓力0.4-0.6MPa

  5 壓縮空氣供氣要求:

 ?。?)供氣容量:0.9立方米/分

 ?。?)供氣壓力 :8.3公斤/平方厘米

  (3)結露點溫度不高于5攝氏度:含油量≤0.003ppm  固體顆?!?.01微米

  (4)建議使用無油空壓機、冷凍干燥機及精密過濾器(系統不能有生銹元器件),有條件的增加一個儲氣罐。

  6 等離子電源工作氣體及切割用輔助氣體:

  1)工作氣體:      空氣、氧氣、氮氣等      : 純度     99     %

  2)輔助氣體:       空氣、氧氣      :純度       99       %以上

  7 切割管材:光滑、平整、軋制均勻,橢圓偏差不超過5mm直徑,達到ISO標準。

  8 安裝現場地基要求:6級抗震等級。本機床附近如有較大震源,建議需方在制作地基時建造隔震溝。

  9 數控切割機裝機場地及環境要求:

 ?。?)溫度要求:-10-50℃(2) 濕度要求:<90%無冷凝

 ?。?)場地應充分滿足設備放置需要,建議對等離子電源進行隔斷,避免等離子電源對系統的干擾。

  10 等離子電源使用冷卻液的要求:需方必須按照供方(及等離子電源供應商)提出的等離子電源用冷卻液要求,不使用供方使用冷卻液體,導致的等離子冷卻水管結冰,進一步導致設備損壞,供方不負責保修。

  11 由于數控切割機屬于機、電、氣于一體的高技術產品,為了保證用戶操作技能,為了使買方操作人員能夠熟練掌握該機床,要求買方操作人員具有一定的技術基礎,買方的操作人員應具備高中或中專以上文化水平、具有操作電腦及一般數控機床的經驗、以及具有一定程度的CAD及電工知識;設備應配備一臺編程電腦

  12 以上未盡事宜請詳見我公司《數控切割機安裝前用戶基礎準備工作說明》

  18、商務報價

  商務 1 包裝:供方負責包裝.

  2 運輸:由供方承擔

  3 保險:承運方負責.

  4 安裝調試:供方免費上門服務.

  5 培訓:供方免費提供技術培訓。

  6 交貨期:預付款到位后60天.



公司名稱:長沙聚才機電設備有限公司

咨詢電話:銷售0731-83520372/技術0731-82039032

    真:0731-84688691

技術支持:沈工178 7315 7360/唐工 199 7697 6832

   址:湖南省長沙市岳麓區文軒路27號麓谷企業廣場F3棟1603室

網    址:designcopo.com
