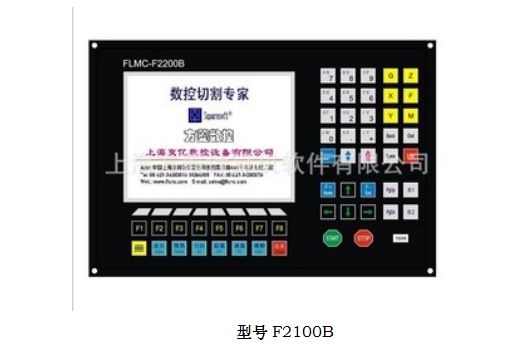

方菱F2100B型切割機數控系統

1.系統介紹

1.1系統簡介
　　
　　F2200B型數控系統是在本公司吸收國內外諸多數控系統的優點，結合起來本公司F2100、F2200和F2300，F(xiàn)3100，F(xiàn)5100系列數控系統，開發出的一款更加人性化、操作更加簡便、性價比更優的產品。該產品采用兩軸數字化位置控制方式，適用于氧燃氣和等離子切割加工行業。適合于所有具有位置控制方式的兩軸數控機床。
　　
　　該控制系統輕巧便攜，操作簡單，容易上手，全部操作具有菜單或圖形提示，傻瓜化操作。全部按鍵開關人性化設計，舒服便捷。
　　
　　由DSP專用電機控制芯片構成核心控制系統，DSP控制電機使得切割過程更加穩定可靠。DSP運動控制算法在原來F2200的基礎上進行了優化和升級，使機床運行更加平穩、可靠，延長電機和機械部分壽命。
　　
　1.2系統特點
　　
　　? l 全中文/英文菜單系統，中文英文法文界面一鍵式切換。
　　
　　? l 45種常用圖形庫（包括網格圖形），可選擇設置片尺寸和孔尺寸。
　　
　　? l 支持EIA代碼（G代碼）及FastCAM、FreeNest、FreeCAM、文泰、PM2000、
　　
　　IBE等各類套料軟件
　　
　　? l 緊湊全鍵盤式設計，使手工輸入文件更全面
　　
　　? l 圖形比例、旋轉、鏡像
　　
　　? l 圖形可矩陣排列、交互排列、疊式排列
　　
　　? l 工件原始尺寸和帶割縫尺寸同時進行顯示，直觀方便
　　
　　? l 圖形鋼板校正，任意鋼板邊可做為校正邊
　　
　　? l 可自定義坐標系，支持兩維坐標的所有八種可能
　　
　　? l 可自定義全部輸入輸出端口的類型（常開或常閉）和編號
　　
　　? l 可自診斷系統所有IO狀態和按鍵狀態，方便檢查和排除故障
　　
　　? l 前置U盤接口，方便程序傳輸
　　
　　? l 系統升級采用U盤升級方式，方便簡單、實用，提供終生免費升級服務
　　
　　? l 整個系統所有功能和工藝均可在線升級，免去售后之憂
　　
　　? l 可單個或全部導入導出加工文件
　　
　　? l 參數備份和參數還原
　　
　　? l 支持氧燃氣、等離子、噴粉和演示4種模式
　　
　　? l 各類加工參數齊全，可滿足不同工藝需求
　　
　　? l 氧燃氣和等離子IO分開控制
　　
　　? l 等離子弧壓控制支持速度和距離兩種關閉弧壓調高方式，使機床更加平衡、安全
　　
　　? l 支持邊緣切割，對較厚的鋼板可減少預熱時間
　　
　　? l 運動中可實時加速、減速
　　
　　? l 根據鋼板厚度，在轉角處可自動限速，有效防止過燒
　　
　　? l 手工選擇起始行或選擇穿孔點
　　
　　? l 動/靜態加工圖形顯示，圖形放大/縮小，放大狀態下動態跟蹤切割點
　　
　　? l DSP高速、高精度插補控制，高速運行，運行平穩，低噪音
　　
　　? l 任意設定起始速度、升降速時間
　　
　　? l 具有斷電、斷點保護記憶功能
　　
　　? l “偏移切割”功能可避免因排料計算錯誤而造成的板材浪費
　　
　　? l 可設置不同的管理權限和相應的密碼，維護管理層的權益
　　
　　? l 可遠距離遙控進行前、后、左、右和切割運動開始、停止等動作（選配）
　　

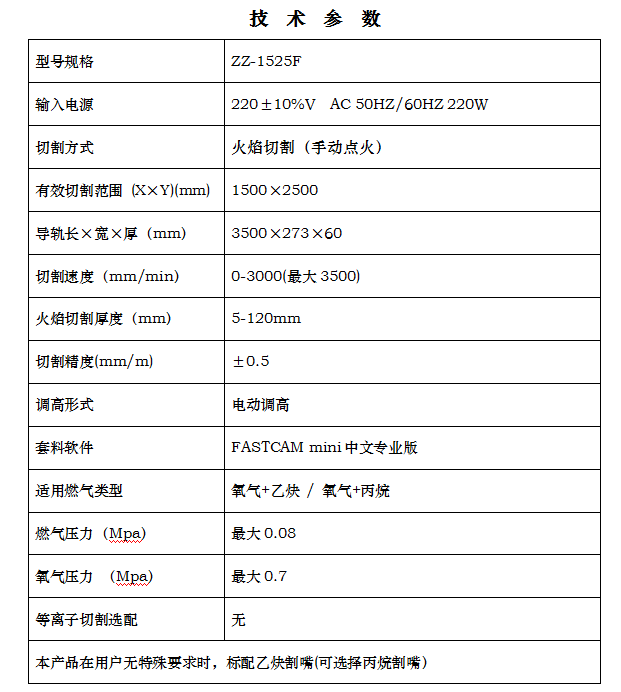

　1.3技術指標
　　
　　? 控制軸數：2軸聯動（可定制三軸）
　　
　　? 控制精度：±0.001mm
　　
　　? 坐標范圍：± 99999.99mm
　　
　　? 較大脈沖頻率：200KHz；較高運行速度：15米/分鐘
　　
　　? 較大程序行數：15萬行
　　
　　? 較大單個程序：6M
　　
　　? 時間類分辨率：10ms
　　
　　? 系統工作電源：DC +24V直流電源輸入
　　
　　? 系統工作環境：溫度-10℃至+60℃；相對濕度0-95%無凝結
　　
　1.4系統接口
　　
　　? 15芯公頭兩軸電機驅動接口
　　
　　? 25芯母頭16路光電隔離輸出，較大倒灌電流300mA
　　
　　? 25芯公頭16路光電隔離輸入，較大輸入電流300mA
　　
　　? 前面板內置USB接口，方便用戶傳輸切割代碼
　　
　　? 擴展IO輸入輸出端口；PWM輸入端口；模擬輸入端口
　　
　　1.5硬件配置
　　
　　1 顯示器：7寸800*480高分辨1600萬色彩色高亮度液晶屏
　　
　　2 內存：64MSDRAM
　　
　　3 用戶程序空間：256M
　　
　　4 主頻：200MHZ系統主頻
　　
　　5 USB：USB1.1接口前置
　　
　　6 鍵盤：電子PCB貼膜鍵盤
　　
　　7 機箱：全鋼結構完全屏蔽，真正能夠做到防電磁輻射、抗干擾、防靜電
　　
　二，構成部分
　　
　　1，由橫向?qū)к?，縱向?qū)к?，主機三大部分組成。
　　
　　2，主機部分，機箱采用全鋼防磁結構，保證數控系統可靠穩定運行。
　　
　　3，驅動采用1.8°步進電機。
　　
　　4，橫向及縱向?qū)к壊捎娩X制芯軸，內側設有加強套，通過力學原理
　　
　　設計，使其不變形。
　　
　三，基本功能
　　
　　任意回退、斷電記憶、割槍移位、更換割嘴、割槍穿孔停留、任意中斷、電子離合器開關等。以上功能均給操作者帶來了極大的方便
　　
　四，軟件與套料
　　
　　標配軟件為FASTCAMmini專業版　具有全自動共邊套料功能
　　
　　可將CAD圖形或電腦繪制圖形轉換為切割零件用的G代碼，將G代碼文件存入優盤，輸入到切割機中，系統自動將G代碼轉換為切割程序。　　
　　
　　本產品配USB接口，方便程序傳輸。在套料軟件中設置割縫補償值。
　　
　五，編程軟件
　　
　　編程軟件FASTCAM mini中文專業版 基于AutoCAD的自動編程與套料系統。FASTCAM mini中文專業版是專為各種數控切割機配用的切割軟件，該軟件能較大限度的幫助用戶輕松完成各種復雜零件的繪制、編程、套料，不僅使用方便，同時也帶來了明顯的經濟效益。
　　
　　①繪圖方法：利用AutoCAD強大的繪圖功能進行零件圖的繪制和套料，并能通過DXF、DWG文件數據的處理，自動生成所需切割代碼。
　　
　?、诠に囂幚恚呵腥朦c可選擇邊切入或拐角切入；切入方式可選擇圓弧切入或直線切入；割縫補償功能可以計算出火焰中心點的實際切割軌跡；可以任意設定切割路徑和方向。
　　
　?、厶琢鲜侄危夯贏utoCAD能對零件圖隨意進行平移、旋轉、復制、鏡像、縮放、圖陣列等操作?？赏ㄟ^窗口技術局部放大處理。
　　
　?、芷聊环抡妫簩Ω鞣N實際切割過程都能在屏幕上模擬加工軌跡，仿真切割過程，并能任意縮放、移動。
